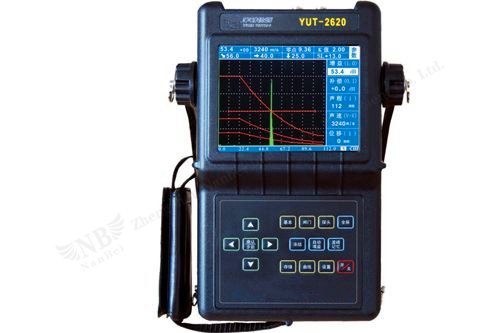

УЗИ ультразвуковой дефектоскоп ЮТ2620

Характеристики

Рабочая частота: (0,5-15) МГц

Охват обнаружения: (0-177) дюймов

Скорость звука в материале: (от 0,039 до 0,394) дюйм/мкс

Режим работы: импульсное эхо, двойной кристалл

Импульсное смещение: (0-7,87) дюймов

Нулевой датчик: (0–99,99) мкс

Влажность: 33/50/100/500 Ом

Регулировка усиления: (0-110) дБ, 0,1 дБ, 1,0 дБ, 2,0 дБ, 6,0 дБ Полная автоматическая регулировка шагов

Объем отклонения: 0-80% регулируемый

Ошибка вертикальной линейности: ≤3%

Ошибка горизонтальной линейности: ≤0,3%

Разрешение: ≥32 дБ (5P14)

Динамический диапазон: ≥30 дБ

Допустимая чувствительность: ≥55 дБ (глубина 0,787 дюйма, отверстие Φ2 с плоским дном)

Хранение данных: 1000 наборов данных, включая параметры состояния дефектоскопии, эхо-сигналы, кривые DAC

Средний электрический шум и уровень: ≤10%

Типы батарей: 6 обычных батарей LR14 или литиевая батарея высокой мощности

Источник питания: 220 В переменного тока, 11 В постоянного тока

Время работы батарей: 8 часов.

Корпус: герметичная конструкция стандарта IP67, настоящий водонепроницаемый, влагонепроницаемый и пыленепроницаемый.

Внешний размер: 10,63’’X7,48’’X2,36’’

ЖК-экран True Color TFT: 5,7’’

Вес: 1,4 кг без батареек

Рабочая температура: от 14 ℉ до 122 ℉

Функции

1. Память пика волны: огибающие в реальном времени показывают самую высокую волну дефектов и записывают

максимальное значение дефектов, полезно точно определить дефекты и отсканировать заготовку

быстро. С помощью формы огибающей можно определить качество дефектов.

2. Автоматическое усиление: автоматическая регулировка усиления до заданной высоты амплитуды.

3. Тревожная функция: афферентное эхо/потеря эха.

4. Часы реального времени: автоматически записывают и сохраняют дату и время сигналов.

5. Отображение замораживания: ловите формы волны и данные звукового пути в любой момент, и гейт может быть

перемещен после заморозки для измерения параметров эха.

6. Позиционирование дефекта: звуковой путь S отображения в реальном времени, горизонтальный X, глубина Y и высота волны H.

7. Цифровое отклонение: 0-80%, увеличение на 1%, не влияя на линейность и усиление.

8. Показания высоты волны: три режима отображения, а именно относительная высота волны, относительная разница в дБ.

до ворот и разность дБ относительно кривой DAC.

9. Передача данных: связь с компьютером через порт RS232 для передачи

осциллограммы и данные, чтобы управлять результатом обнаружения на компьютере и генерировать

 отчеты дефектоскопии, а также распечатывать отчеты.

10. 2 независимых измерительных ворот, контролирующих амплитуду эха и звука

расстояние пути.

11. При использовании поперечной волны для обнаружения дефектов глубины второго и третьего

волны рассчитываются автоматически в зависимости от толщины плиты.

12. Совершенные функции кривой DAC/AVG, кривые меняются вместе с изменениями

усиление, путь звука и смещение. Это может быть прямая линия или кривая.

13. True color TFT LCD с регулируемой яркостью и множеством цветовых схем.

выбирать свободно.

14. Компенсация криволинейного расстояния DAC: устройство предназначено для

компенсация. Когда на разрешающую способность в ближнем поле не влияет, только

удаленный сигнал будет компенсирован за его чувствительность, чтобы улучшить диапазон тестирования

устройства значительно.

15. Расчет значения Φ: устройство может рассчитать эквивалент дефекта в соответствии с

высота волны дефекта автоматически.

Функции

1. Прочный и долговечный YUT2600 специально разработан для работы в неблагоприятных условиях.

Конструкция кастрюли, характерная для страны, позволяет ему защищаться от сырости,

 песчаная буря, пыль или загрязнение, вызванное всевозможными суровыми условиями от моря до пустыни.

2. Конструкция с уплотнением, включая корпус инструмента, корпус батареи, крепежные винты и внешние

 интерфейс.

3. 31 медная гайка вкручена в жесткий пластиковый корпус.

4. Ручной ремешок можно установить для обеих рук, чтобы вы могли держать машину

вашей левой или правой рукой.

5. Инновационная вращающаяся подставка для позиционирования удобна.

6. Интерфейс датчика не является обязательным для BNC или Lemo.

7. D-образное кольцо на приборе удобно для установки нагрудного ремня.

8. Приятная поверхность корпуса противоскользящая с эрозионными текстурами.

9. Две схемы батарей, характерные для страны, когда нет источника переменного тока,

 если батарейный блок истощится, вы можете использовать 6 обычных батареек LR14:

Инновационные литиевые батареи высокой мощности в стиле ноутбука 6 обычных батарей LR14

10. Полноэкранная функция, область отображения эха может покрывать весь экран, что обеспечивает

вы с чувством максимального окна.

11. Отображение сплошной формы волны, визуальная контрастность формы волны увеличена, поэтому необнаружение

 трудно сделать, когда выполняется быстрое сканирование.

12. Массовое хранение, можно хранить до 1000 наборов данных, включая формы сигналов, кривые и

параметры (содержащие традиционные 1000 каналов).

13. Измерение толщины эхо-эха, калибровка нуля исключена, а чистая толщина

основной материал может быть измерен непосредственно через покрытие.

14. Доступны два операционных интерфейса: китайский и английский.

15. Простота в использовании, пользователь может очень быстро освоить метод работы.
