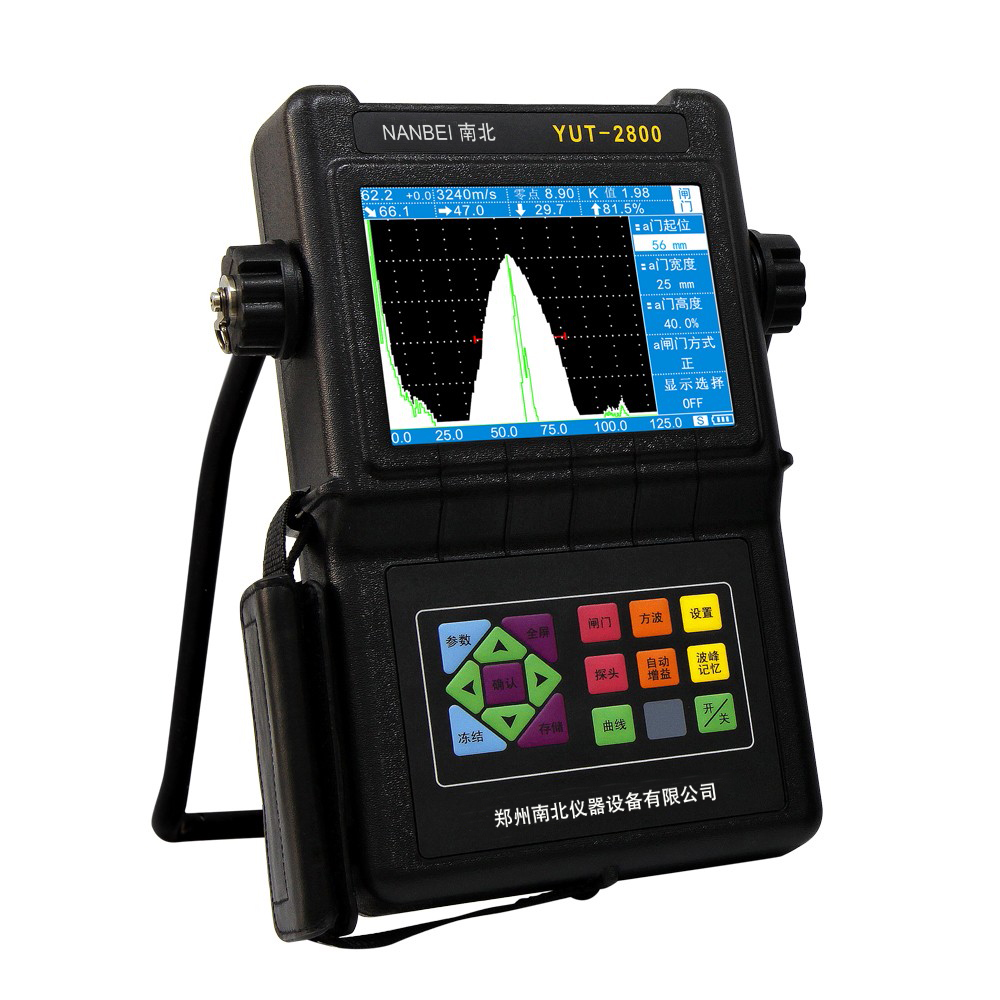

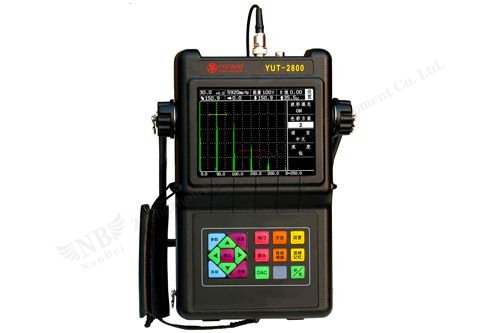

УЗИ ультразвуковой дефектоскоп ЮТ2800

Характеристики

Рабочая частота: (0,5-15) МГц

Охват обнаружения: (0-177) дюймов

Скорость звука в материале: (от 0,039 до 0,394) дюйм/мкс

Режим работы: импульсное эхо, двойной кристалл

Импульсное смещение: (0-7,87) дюймов

Нулевой датчик: (0–99,99) мкс

Влажность: 33/50/100/500 Ом

Регулировка усиления: (0-110) дБ, 0,1 дБ, 1,0 дБ, 2,0 дБ, 6,0 дБ Полная автоматическая регулировка шагов

Объем отклонения: 0-80% регулируемый

Ошибка вертикальной линейности: ≤3%

Ошибка горизонтальной линейности: ≤0,3%

Разрешение: ≥32 дБ (5P14)

Динамический диапазон: ≥30 дБ

Допустимая чувствительность: ≥55 дБ (глубина 0,787 дюйма, отверстие Φ2 с плоским дном)

Хранение данных: 1000 наборов данных, включая параметры состояния дефектоскопии, эхо-сигналы, кривые DAC

Средний электрический шум и уровень: ≤10%

Типы батарей: 6 обычных батарей LR14 или литиевая батарея высокой мощности

Источник питания: 220 В переменного тока, 11 В постоянного тока

Время работы батарей: 8 часов.

Корпус: герметичная конструкция стандарта IP67, настоящий водонепроницаемый, влагонепроницаемый и пыленепроницаемый.

Внешний размер: 10,63’’X7,48’’X2,36’’

ЖК-экран True Color TFT: 5,7’’

Вес: 1,4 кг без батареек

Рабочая температура: от 14 ℉ до 122 ℉

Функции

1. Память пика волны: огибающие в реальном времени показывают самую высокую волну дефектов и записывают

    максимальное значение дефектов, полезно точно определить дефекты и отсканировать работу

     кусок быстро. С помощью формы огибающей можно определить качество дефектов.

2. Автоматическое усиление: автоматическая регулировка усиления до заданной высоты амплитуды.

3. Тревожная функция: афферентное эхо/потеря эха.

4. Часы реального времени: автоматически записывают и сохраняют дату и время сигналов.

5. Замораживание дисплея: захват сигналов и данных звукового тракта в любой момент, и гейт может

    перемещаться после замораживания для измерения параметров эха.

6. Позиционирование дефекта: звуковой путь S отображения в реальном времени, горизонтальный X, глубина Y и высота волны H.

7. Цифровое отклонение: 0-80%, увеличение на 1%, не влияя на линейность и усиление.

8. Показания высоты волны: три режима отображения, а именно относительная высота волны, разница в дБ.

    относительно ворот, и разница дБ относительно кривой DAC.

9. Передача данных: связь с компьютером через порт RS232 для передачи

    осциллограммы и данные, чтобы управлять результатом обнаружения на компьютере, и

    генерировать отчеты о дефектоскопии, а также распечатывать отчеты.

10. 2 независимых измерительных ворот, контролирующих амплитуду эха и путь звука

    расстояние.

11. При использовании поперечной волны для обнаружения дефектов глубины второй и третьей волн равны

    автоматически рассчитывается в зависимости от толщины плиты.

12. Совершенные функции кривой ЦАП, кривые меняются вместе с изменениями усиления, звука

    Путь и перемещение. Это может быть прямая линия или кривая.

13. True color TFT LCD с регулируемой яркостью и широким выбором цветовых схем.

Функции

1. Прочный и долговечный YUT2600 специально разработан для работы в неблагоприятных условиях. Конструкция поддона, характерная для страны, позволяет ему защищаться от сырости,

 песчаная буря, пыль или загрязнение, вызванное всевозможными суровыми условиями от моря до пустыни.

2. Конструкция с уплотнением, включая корпус инструмента, корпус батареи, крепежные винты и внешний интерфейс.

3. 31 медная гайка вкручена в жесткий пластиковый корпус.

4. Ручной ремешок можно установить для обеих рук, чтобы вы могли держать машину левой рукой.

    или правой рукой.

5. Инновационная вращающаяся подставка для позиционирования удобна.

6. Интерфейс датчика не является обязательным для BNC или Lemo.

7. D-образное кольцо на приборе удобно для установки нагрудного ремня.

8. Приятная поверхность корпуса противоскользящая с эрозионными текстурами.

9. Две схемы батарей, характерные для страны, когда нет источника переменного тока, если

    Выхлопные патрубки аккумуляторов, вы можете использовать 6 обычных батареек LR14:

 Инновационные литиевые батареи высокой мощности в стиле ноутбука 6 обычных батарей LR14

10. Полноэкранная функция, область отображения эха может покрывать весь экран, что обеспечивает

    вы с чувством максимального окна.

11. Отображение сплошной формы волны, визуальная контрастность формы волны увеличена, поэтому необнаружение

     трудно сделать, когда выполняется быстрое сканирование.

12. Массовое хранение, можно хранить до 1000 наборов данных, включая формы сигналов, кривые и

     параметры (содержащие традиционные 1000 каналов).

13. Измерение толщины эхо-эха, калибровка нуля исключена, а чистая толщина

     основной материал может быть измерен непосредственно через покрытие.

14. Доступны два операционных интерфейса: китайский и английский.

15. Простота в использовании, пользователь может очень быстро освоить метод работы.

16. Генератор ультразвуковых импульсов прямоугольной формы с изменяемой шириной и размахом является инициативным.

      внутри страны. Он заменяет традиционный метод согласования зонда путем изменения

      демпфирование с регулировкой энергии импульса и ширины импульса. Таким образом, зонд может быть

      точно подходят для испытания и разрешающей способности и проникающей способности приближающегося

      поверхность может
