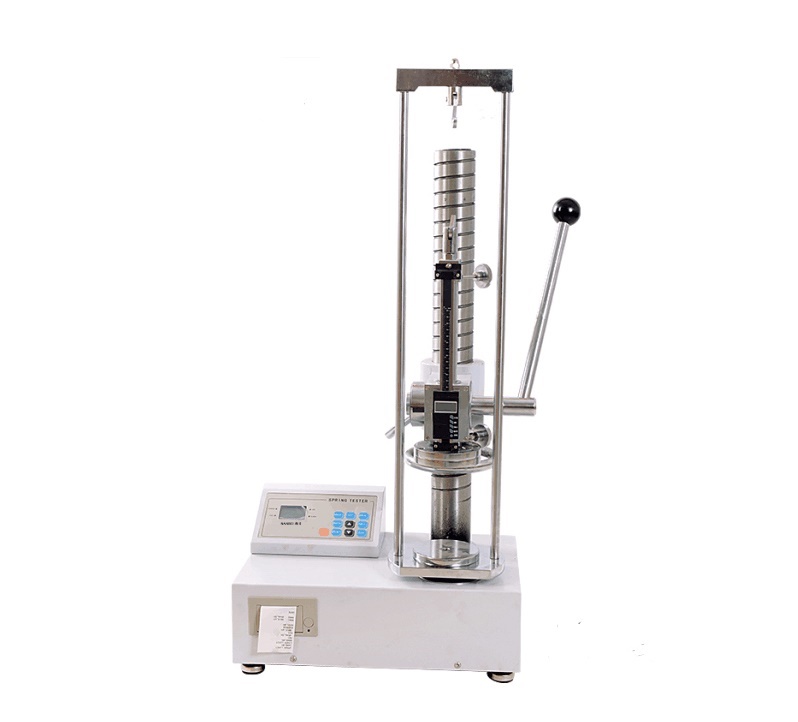

ATH -1000-5000 Цифровой тестер пружин

Функция Стенд для испытания пружины на растяжение ATH специально разработан для измерения величины деформации растяжения и сжатия пружины, а также характеристики от

Функция

Стенд для испытания на растяжение пружины ATH специально разработан для измерения растяжения и

значение деформации сжатия пружины и характеристика отношения нагрузки.

Применяется при измерении рабочей нагрузки пружины при ее растяжении и сжатии на определенную длину.


Параметр

1: Максимальная неподдерживаемая длина испытательной пружины: 10 Н ~ 30 Н составляет 100 мм, 50 Н ~ 500 Н составляет 150 мм, 1000 Н ~ 5000 Н составляет 200 мм.

2: максимальное значение искажения: 10 Н ~ 30 Н составляет 70 мм, 50 Н ~ 500 Н составляет 90 мм, 1000 Н ~ 5000 Н составляет 150 мм.

3: разрешение значения искажения eH: 0,01 мм

4: интерфейс отображения значения искажения: пять цифр и жидкокристаллический дисплей положения «-»;

5: Максимальная рабочая нагрузка: в зависимости от диапазона измерения;

6: разрешение нагрузки eP: 0,02 Н

7: диаметр стола: 49 мм

8: показывает ошибку значения: ± 1%

9: источник питания: обмен 220 В-50 Гц

10: Мощность: 13 Вт

11: рабочая температура: 20 ± 10 ℃

12: Температура хранения и транспортировки: -27℃~+70℃

13: относительная влажность: 15% ~ 80% относительной влажности.


Спецификация и параметр:

Model Number

ATH- 10

ATH- 20

ATH- 30

ATH- 50

ATH- 100

ATH- 150

ATH- 200

ATH- 300

ATH- 500

ATH- 1000

ATH- 2000

ATH- 3000

ATH- 5000

Maximum testing load

10N

20N

30N

50N

100N

150N

200N

300N

500N

1000N

2000N

3000N

5000N

Minimum resolution

0.001N

0.01N

0.1N

Diameter of the platen

34mm

48mm

108mm

Maximum free length of measurable spring

80mm

150mm

200mm

Length of travel of the displacement scale

60mm

90mm

150mm

Division value of the displacement scale

0.01mm

Indication error

±1%

Power Supply

AC 110-220V, 50HZ-60HZ

Power capability (without printer)

13W

Power capability (with printer)

20W

Working temperature

20±10℃

Temperature of storage and transportation

-27℃~+70℃

Relative temperature

15%~80%RH

Schematic Diagram

Frame of Display Ruler of Deflection
