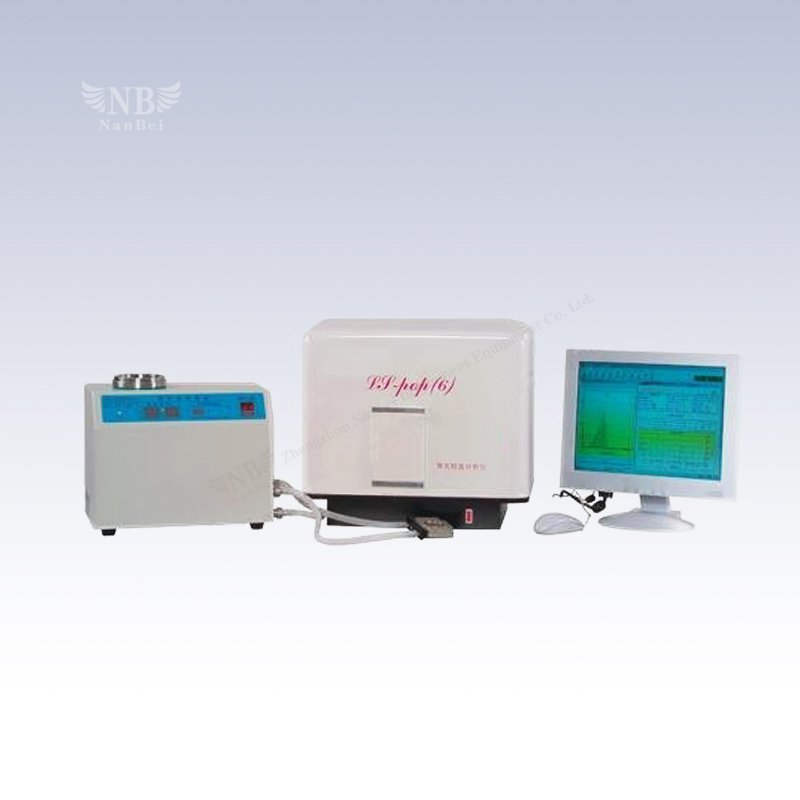

LS-POP(6) Лазерный анализатор размера частиц

Детали LS-POP (6) является основным продуктом OMEC, фактический диапазон измерений достиг внутреннего передового уровня, это экономичный лазерный анализатор размера час

Подробности

LS-POP (6) является базовым продуктом OMEC, фактический диапазон измерений достиг передового внутреннего уровня, это экономичный лазерный анализатор размера частиц.

Применение: измерение распределения частиц порошка и латекса.

Принцип: Использование явления светорассеяния частиц в соответствии с распределением энергии рассеивания света для расчета распределения размеров измеренных частиц. Приборы OMEC обладают такими преимуществами, как широкий диапазон измерений, хорошая воспроизводимость, простота в эксплуатации и т. д. благодаря системной интеграции и оптимизации OMEC для оптики, механики, электроники и компьютеров.

Элементы отчета: таблица распределения частиц по размерам, кривая распределения частиц по размерам, средний размер частиц, медианный диаметр, удельная поверхность и т. д.


Параметры


Характеристики:

1. Диапазон измерения: 0,2~500 мкм

2. Подача образца: влажная дисперсия, циркуляционный питатель образца и статическая ячейка для образца.

3. Повторяемость: <3%

4. Частота сканирования: 1000 раз/сек.

5. Насос: 10 м, максимальная скорость: 2800 об/мин, 10 л/мин.

6. Продолжительность измерения: 1-2 минуты

7. Количество детекторов: 43

8. Источник света: гелий-неоновый лазер, 2,0 мВт, 0,6328 мкм.

9. Экологические требования:

Температура: 5-35 ℃

Влажность: <85%


Особенность


Функции:

1. Принять уникальное обнаружение рассеянного света вокруг поверхности сферы (патент №: 95223756.3), после линзы (также известной как «обратный» или «сходящийся свет») структуры преобразования Фурье, разместить детекторы с большим углом на надлежащей сферической поверхности, чтобы реализовать точная фокусировка рассеянного света под большим углом.

2. Используйте интегративный лазерный излучатель (№ патента: 00228952.0), эффективно уменьшайте тепловую деформацию лазерной трубки, влияние внешней механической вибрации на стабильность прибора.

3. В системе подачи влажных образцов используется бустерный насос, максимальная скорость которого может достигать 2800 об/мин, что позволяет эффективно осуществлять циркуляцию крупных частиц.

4. Впускной и выпускной клапан соленоида воды принимает импортные продукты Германии Baode, действие контроля точности, прочный.

5. Материал окна измерения использует высококачественные оптические материалы, компоненты окна полностью изготовлены из нержавеющей стали, износостойкие, легко моются и удобны в обслуживании.

6. В системе Light path используется полностью закрытая конструкция, предотвращающая загрязнение пылью и внешним световым загрязнением.


Функция


Функция программного обеспечения:

1. Среда разработки Borland Visual C++, лаконичный и удобный интерфейс.

2. Простое переключение между различными типами отчетов.

3. Автоматическое удаление электрических помех.

4. Функция редактирования параметров образца, выбора и сохранения.

5. Отчет на китайском и английском языках.

6. Функция классификации размера клиента.

7. Несколько способов выбора «параметров измерения».

8. Несколько форматов документов.

9. Журнал операций и журнал измерений.

10. Функция ввода данных.

11. Статистика нескольких документов.

12. Две модели распределения: Канифоль-Рамлер, многоволновой гребень;

13. Две модели отчетов: общий отчет, статистика;

14. Два накопительных направления: от малого к большому, от большого к малому;

15. Отчеты могут быть экспортированы в формате Excel или в файлы других текстовых форматов;

16. Элементы отчета могут быть установлены/выбраны в соответствии с требованиями клиентов.


Патент




The Application of Patents and Proprietary Technology

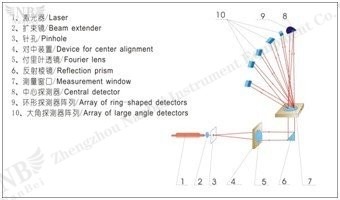

Scattered light detection around a sphere surface (DAS)
The large angle detectors are placed in a spherical surface to get accurate focusing of large angle scattered light.

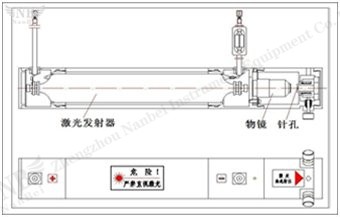

Integrated laser emitter
The beam expander and the pinhole filter are integrated in several concentric tubes, and then jointed into one tube with both ends enclosed. It is shock proof, easy to maintain and with stable laser output.
