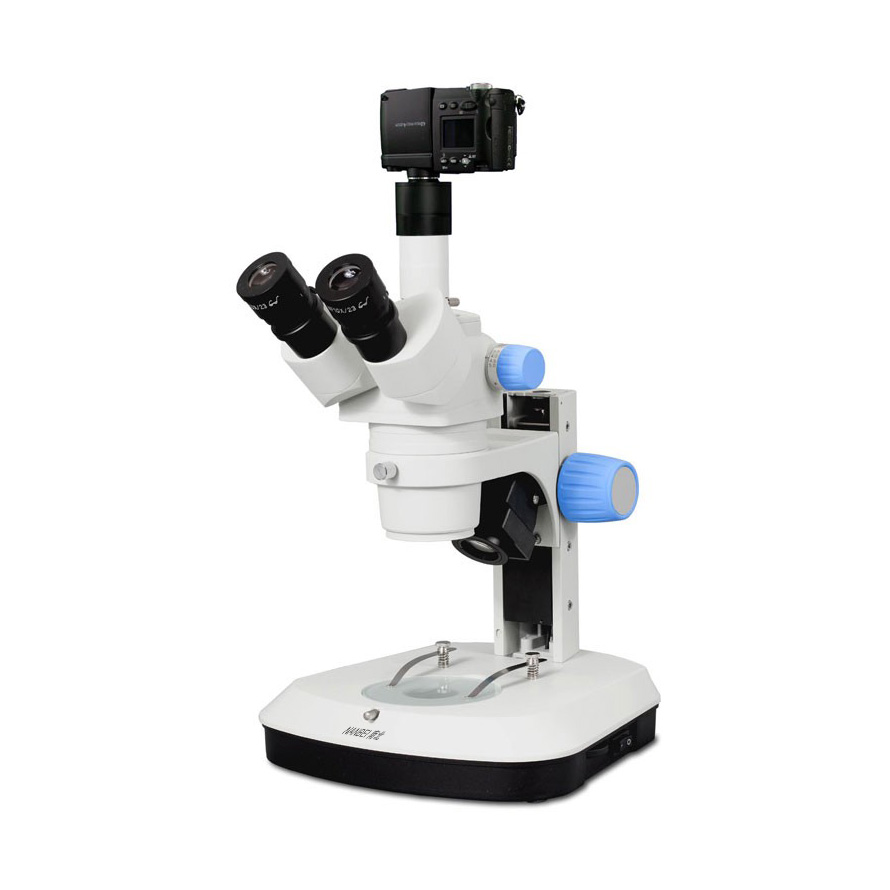

Стереомикроскоп SZ760 с зумом
Оптическая система Коэффициент масштабирования по Грину 1∶7,6 Увеличение 6,6～50 Диапазон увеличения объектива 0,66～5 10 Окуляр 10/23 мм по высоте, диоптрийная регулировка
Технические характеристики серии SZ760:
Оптическая система Греноу
Коэффициент масштабирования 1∶7,6
Увеличение 6,6×～50×
Диапазон увеличения объектива 0,66×～5×
10×Окуляр 10×/Φ23 мм, верхняя точка, диоптрийная регулировка
Стандартное рабочее расстояние 110 мм
Межзрачковое расстояние 54мм～76мм
Тубус наблюдения Бинокулярная/тринокулярная/встроенная цифровая камера
наклон 45°, поворот на 360°.
Светодиодная подсветка 3 Вт (опционально: галогенная лампа 12 В/15 Вт)
Светодиодная подсветка 3 Вт (опционально: галогенная лампа 12 В/15 Вт)
Дополнительный окуляр 20×/Φ13 мм (регулируемый фокус),
25×/Φ11 мм (регулируемый фокус)
Дополнительный объектив 0,5× ШД 189 мм
0,75 × ШД 122 мм
2 × ШД 36 мм
Технические характеристики цифрового стереомикроскопа SZ760 DM320/500
◇Пыленепроницаемый, влагозащищенный, неразборный, встроенный цифровой чип, интегрированный дизайн.
◇ Распределение света 20:80, наблюдение в окуляр синхронизировано с изображением с цифровой камеры.
◇Встроенная цифровая камера 3MP/5MP, цветное последовательное сканирование 1/2 ''CMOS.
◇Подключение USB2.0 без внешнего источника питания.
◇Доступно для систем WINDOWS 2000/XP/7/Vista.
Multi-functional accessory ,available for different demands.

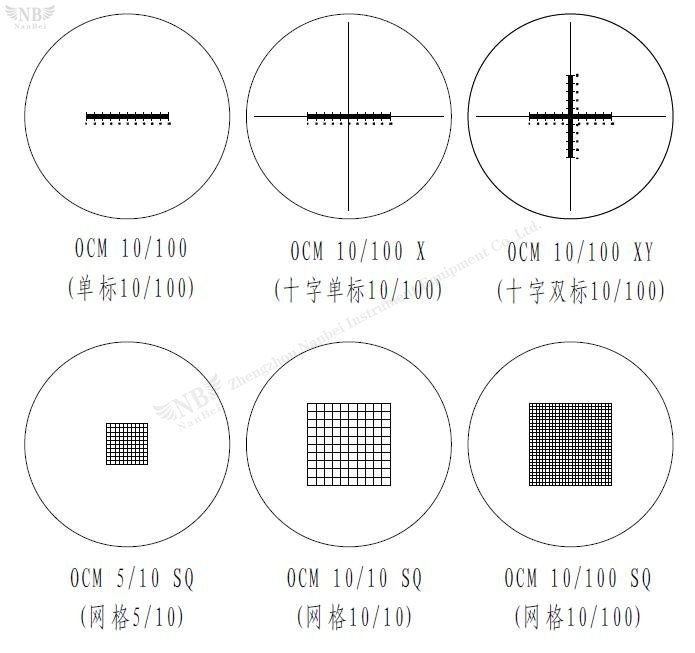

Trinocular synchronization Imaging, eyepiece observation Different size reticule eyepiece
synchronized with digital imaging.
Additional objective Φ23mm Large Field 、Diopter Adjustable Eyepiece C-mount
Ring fluorescent light Ring LED light 2D Travelling Stage Brightness Adjustable Halogen Light
SZ760B2L с прямоугольным SZ760B2L с основанием рефлектора SZ760Binocular с SZ760с холодным оптоволоконным источником света
большая база (подставка) (подставка) Универсальная подставка (подставка)
Объектив серии SZ760, список параметров окуляра:
Objectives | 0.5X | 0.75X | 1X(built-in) | 2X | |
W.D | 189mm | 122mm | 110mm | 36mm | |
10XEyepiece/ φ23mm | Magnification | 3.3-25 | 5.0-37.5 | 6.6-50 | 13.2-100 |
Field dia. (mm) | 62.86～9.57 | 41.90～6.38 | 31.43～4.78 | 15.71～2.39 | |
20XEyepiece/ φ13mm | Magnification | 7～46 | 10.5～69 | 14～92 | 28～184 |
Field dia. (mm) | 37.14～5.65 | 24.76～3.77 | 18.57～2.83 | 9.29～1.41 | |
25XEyepiece / φ11mm | Magnification | 8.8～57.5 | 13.1～86.3 | 17.5～115 | 35～230 |
Field dia. (mm) | 31.43～4.78 | 20.95～3.19 | 15.71～2.39 | 7.86～1.20 | |
Комплектация стереомикроскопов с зумом серии SZ760:
Items | SZ760BP | SZ760B2L | SZ760TP | SZ760T2L | SZ760DM320 | |
Main Body (1X objective built in) | Binocular | ● | ● |
|
|
|
Trinocular |
|
| ● | ● |
| |
Digital |
|
|
|
| ● | |
Eyepiece 10×/23㎜ | ●● | ●● | ●● | ●● | ●● | |
Focusing unit | ● | ● | ● | ● | ● | |
No light | ● |
| ● |
| ○ | |
Reflecting 3W LED |
| ● |
| ● | ● | |
Transmitting 3W LED |
| ● |
| ● | ● | |
Black & White Plate | ● | ● | ● | ● | ● | |
Glass Plate |
| ● |
| ● | ● | |
Arm stand | ● | ● | ● | ● | ● | |
Pillar stand | ○ | ○ | ○ | ○ | ○ | |
Reflector base | ○ | ○ | ○ | ○ | ○ | |
Rectangular big base （330 X300mm） | ○ | ○ | ○ | ○ | ○ | |
Stage Micrometer | ○ | ○ | ○ | ○ | ● | |
0.35X /0.5X /0.7X C-mount |
|
| ○ | ○ |
| |
Adaptor for digital photo camera |
|
| ○ | ○ |
| |
0.5X/ 0.75X/ 2XObjective | ○ | ○ | ○ | ○ | ○ | |
20X/ 25X Eyepiece | ○ | ○ | ○ | ○ | ○ | |
Two dimensional travelling table | ○ | ○ | ○ | ○ | ○ | |
Single pole Universal Stand | ○ | ○ | ○ | ○ | ○ | |
Double-pole Universal Stand | ○ | ○ | ○ | ○ | ○ | |
Remark："●" Is Standard Attachment. "○" Is Optional Accessories.
SZ760BP Zoom Stereo Microscope Size SZ760DM320 Zoom Stereo Microscope Size
Стереомикроскоп с зумом серии SZ760 Общая компоновочная схема
