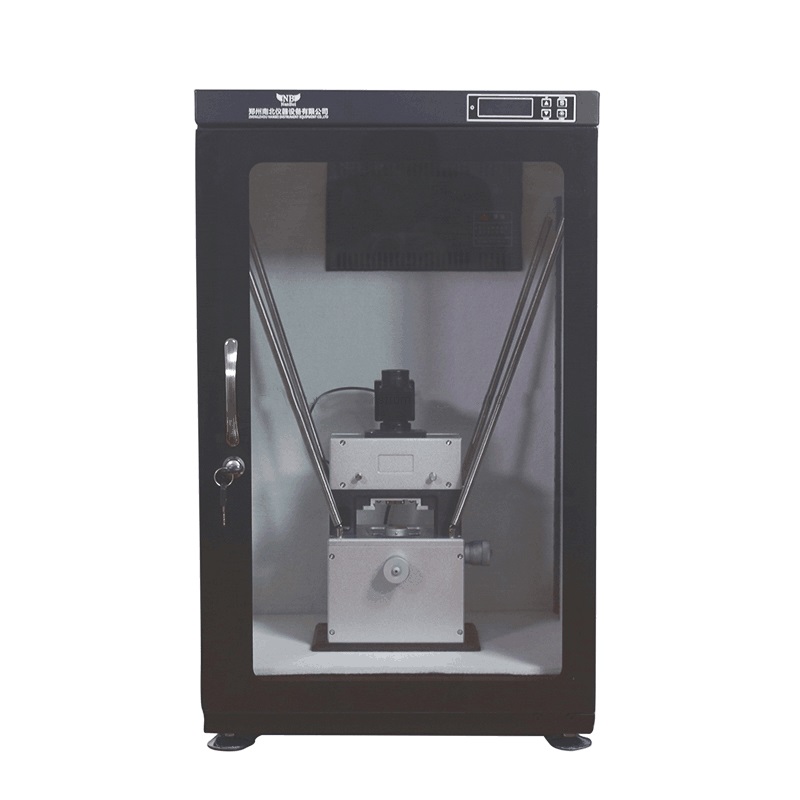

Атомно-силовой микроскоп FM-Nanoview 1000 AFM

Сканирующая головка и пробоотборник спроектированы вместе, что обеспечивает отличные антивибрационные характеристики; прецизионн

Сканирующая головка и пробоотборник спроектированы вместе, что обеспечивает отличные антивибрационные характеристики; прецизионное лазерное обнаружение и устройство выравнивания зондов упрощают и облегчают регулировку лазера; адаптируют серводвигатель для ручного или автоматического управления наконечником, приближающим образец, для точного позиционирования области сканирования; Точность и большой диапазон устройства передачи образца позволяют сканировать любую интересующую область образца; Оптическая система наблюдения для проверки наконечника и позиционирования образца; Электронная система спроектирована как модульная и простая для обслуживания и дальнейшего развития; Принять пружину для виброизоляции, простой и хорошей производительности ,

Программного обеспечения

1. Два вида пикселей выборки на выбор: 256 × 256, 512 × 512;
2. Выполните функцию сканирования и перемещения области сканирования, выберите любую интересующую область образца;
3. Сканирование образца в случайном угле в начале;
4. Отрегулируйте систему обнаружения лазерного пятна в режиме реального времени;
5. Выберите и установите другой цвет сканируемого изображения в палитре.
6. Поддержка линейного среднего и смещения калибровки в режиме реального времени для названия образца;
7. Поддержка калибровки чувствительности сканера и автоматической калибровки электронного контроллера;
8. Поддержка автономного анализа и обработки образца изображения.

Основные технические параметры



Item

Technical data

Item

Technical data

Operation modes

Contact mode, friction mode, extended modes of Tapping, phase, MFM, EFM.

Scan angle

Random

Sample size

Φ≤90mm,H≤20mm

Sample movement

0~20mm

Max. scan range

X/Y: 20 um, Z: 2 um

Pulse width of approaching  motor

10±2ms

Resolution

X/Y: 0.2 nm, Z: 0.05nm

Optical system

Magnification: 4X, resolution: 2.5 um

Scan rate

0.6Hz~4.34Hz

Data points

256×256,512×512

Scanning control

XY18-bit D/A, Z: 16-bit D/A

Feedback type

DSP digital feedback

Data sampling

One 14-bit A/D and double 16-bit A/D multiple-channel simultaneously

Feedback sampling rate

64.0KHz

PC connection

USB2.0

Windows

Compatible with Windows98/2000/XP/7/8
