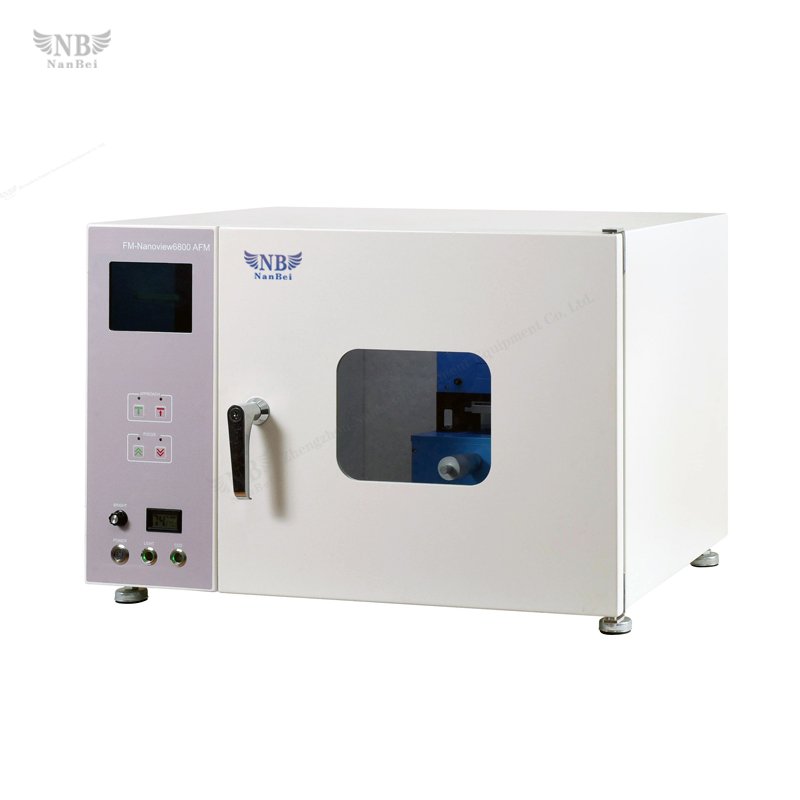

Атомно-силовой микроскоп FM-Nanoview 6800 AFM

Конструкция «все в одном», продуманная структура и форма. Головка сканера и ступень для образца спроектированы вместе, что обеспечи

Конструкция «все в одном», продуманная структура и форма. Головка сканера и ступень для образца спроектированы вместе, что обеспечивает отличные антивибрационные характеристики. Высокоточное лазерное обнаружение и устройство выравнивания зонда упрощают и облегчают настройку лазера. Адаптируйте серводвигатель, чтобы управлять наконечником, приближающим образец, вручную или автоматически, чтобы реализовать точное позиционирование области сканирования. Высокоточное и широкодиапазонное устройство передачи образца позволяет сканировать любую интересующую область образца; Различные типы сканеров отвечают различным требованиям заказчика в отношении точности и размера сканирования; оптическая система наблюдения для проверки наконечника и образца Позиционирование. Система наблюдения CCD для наблюдения и определения местоположения в реальном времени. Использование серводвигателя для автоматической фокусировки CCD. Электронная система спроектирована как модульная и простая в обслуживании и разработке. Интегрирована с множеством рабочих режимов управляющей электроникой для дальнейшего развития.


Удобное программное обеспечение и функции

1. Многоканальные изображения захватываются и отображаются синхронно, наблюдайте за картой профиля в реальном времени.
2. Получить и измерить много кривых, таких как F-Z, F-RMS, RMS-Z
3. Выполните функцию сканирования и перемещения области сканирования, выберите любую интересующую область образца.
4. Сканирование образца в случайном угле в начале.
5. Настройте систему обнаружения лазерного пятна в режиме реального времени.
6. Поиск резонансной частоты наконечника вручную или автоматически.
7. Выберите и установите другой цвет сканируемого изображения в палитре.
8. Поддержка линейного среднего и смещения калибровки в режиме реального времени для названия образца.
9. Поддержка калибровки чувствительности сканера и автоматической калибровки электронного контроллера.

Основные технические параметры



Item

Technical data

Item

Technical data

Operation modes

Contact mode, Tapping mode, phase, friction, MFM, EFM

Scan angle

0~360 °

Sample size

Φ90 mmH≤20 mm

Sample movement

020 mm

Max. scan range

X/Y: 50 um, Z: 5 um

Pulse width of approaching  motor

10±2 ms

Resolution

X/Y: 0.2 nm, Z: 0.05nm

Optical system

magnification: 10X, resolution: 1um

Scan rate

0.6 Hz~4.34 Hz

Data points

256×256512×512

Scanning control

XY18-bit D/A, Z: 16-bit D/A

Feedback type

DSP digital feedback

Data sampling

One 14-bit A/D and double 16-bit A/D multiple-channel simultaneously

Feedback sampling rate

64.0KHz

PC connection

USB2.0

Windows

Compatible with Windows98/2000/XP/7/8
