Роторный испаритель
Nanbei Instrument Limited решение под ключ для поставки лабораторного оборудования. основные виды деятельности включают лабораторные, химические аналитические, химические ди

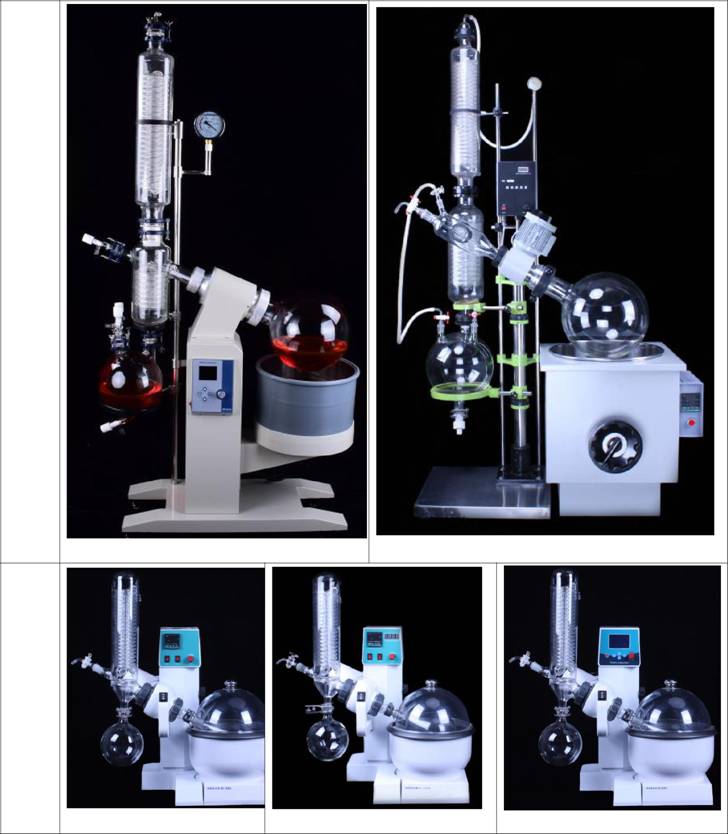

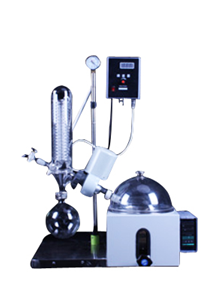

NBRE-201D / NBRE-301 / NBRE-501 2L 3L 5L
1, с использованием PTFE и герметика из фторкаучука для поддержания высокого уровня вакуума.
2, он принимает высокоэффективный конденсатор, чтобы обеспечить высокую скорость восстановления.
3, Кормление непрерывно.
4, водяная баня с цифровым и непрерывным контролем температуры.
5, Разумная структура, специальные материалы. В механической конструкции в основном используются детали из нержавеющей стали и алюминиевого сплава, все части стекла изготовлены из жаропрочного стекла и стекла с высоким содержанием бора. Импортированный электрический ключ-модуль. Резиновое уплотнение легко адаптируется к новому международному стандарту, что облегчает пользователям покупку и обновление.
6, тип B, тип E оснащен индикатором скорости, он может точно отображать скорость вращения, тип E - ЖК-экраны.
Model | NBRE-201D | NBRE-301 | NBRE-501 |
Glass meterial | GG-17 | ||
Holder material | Stainless steel | ||
Pot shell Material |
aluminium alloy 270*270*195mm |
aluminium alloy 270*296*240mm |
aluminium alloy 310*320*240mm |
Pot bravery |
Stainless steel 250*140mm |
Stainless steel 255*170mm |
Stainless steel 280*170mm |
Plate size | 280*330 | 350*330 | 350*330 |
Evaporator flask | 2L 24# |
3L flange mouth:Φ50mm |
5L flange mouth:Φ50mm |
Collect flask | 1L 24# | 2L 35# | 3L 35# |
Vacuum degree | 0.098Mpa | ||
Rotary speed | 0-120RPM | ||
Rotary power | 30W | 40W | 40W |
Heating power | 1.5KW | 2KW | 2KW |
Heating temp. | 0-400C | ||
Temp. accuracy | -1 | ||
Lifting stroke | 120mm | ||
Voltage | 220/110V 50/60HZ | ||
Dimension | 700*440*885mm | 660*330*970 | 700*335*1009 |
Packing size | 590*460*460mm | 1000*460*450 | 1040*620*410mm |
Packing weight | 21kg | 38kg | 38kg |
Configuration list | |||
Speed mode | Electronic stepless | ||
Speed Display | Digital | ||
Temp. display | K type sensor Digital display | ||
Temp. control | Intelligent temp.control | ||
Sealing method | PTFE | ||
Condenser |
Vertical 85*460mm 29# |
Vertical 100*510mm 29# |
Vertical 100*590mm 29# |
Lifting mode | Manual lifting | ||
Continuous feed | 19# Standard mouth feed valve | ||
Discharge mode | --- | --- |
PTFE Discharge valve flange mouth:Φ50mm |
Vacuum Display | Vacuum gauge |

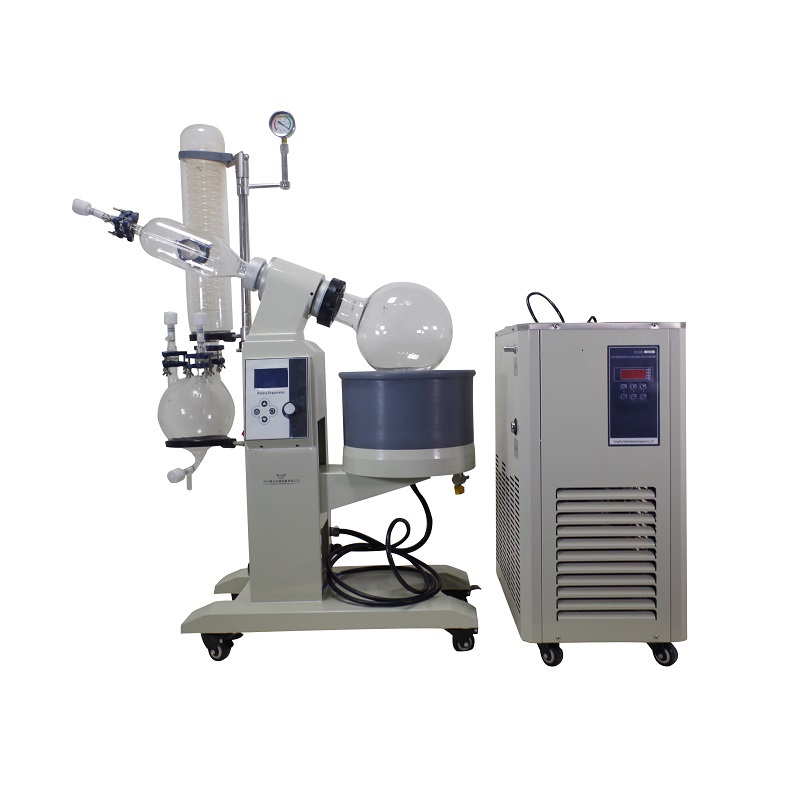

NBRE-1002 / NBRE-2002 / NBRE-5003 10л 20л 30л
1, используя крышку уплотнения PTFE + фторкаучук, для поддержания высокого уровня вакуума. Газожидкостное разделение, без оплавления.
2, ИСПОЛЬЗУЕТ главный и вторичный эффективный двойной конденсатор, чтобы обеспечить высокую скорость восстановления.
3, вращающаяся бутылка с гайкой, легко загружать и разгружать.
4, есть клапан под горловиной бутылки, переработанный растворитель очень быстро.
5, Кормление непрерывно.
6 Вакуумметр должен гарантировать, что наилучший уровень рабочего вакуума можно регулировать для материалов с низкой температурой кипения.
7, водяная баня с цифровым и непрерывным контролем температуры.
8, Разумная структура, специальные материалы. В механической конструкции в основном используются детали из нержавеющей стали и алюминиевого сплава, все части стекла изготовлены из жаропрочного стекла и стекла с высоким содержанием бора. Импортированный электрический ключ-модуль. Резиновое уплотнение легко адаптируется к новому международному стандарту, что облегчает пользователям покупку и обновление.
Model | NBRE-1002 | NBRE-2002 | NBRE-3002 |
Glass meterial | GG-17 | GG-17 | GG-17 |
Holder material | Stainless steel | Stainless steel | Stainless steel |
Pot shell Material |
Spray anti-corrosion 490*430*540mm |
Spray anti-corrosion 630*534*638mm |
Spray anti-corrosion 710*620*700mm |
Pot bravery |
Stainless steel 350*220mm |
Stainless steel 450*250mm |
Stainless steel 000*280mm |
Plate size | 474*474 | 534*504 | 804*574 |
Evaporator flask |
10L flange mouth:Φ95mm |
20L flange mouth:Φ95mm |
30L flange mouth:Φ125mm |
Collect flask |
5L flange mouth:Φ50mm |
10L flange mouth:Φ60mm |
20L flange mouth:Φ60mm |
Vacuum degree | 0.098Mpa | 0.098Mpa | 0.098Mpa |
Rotary speed | 0-110RPM | 0-110RPM | 0-110RPM |
Rotary power | 120W | 120W | 180W 220V/50HZ |
Heating power | 3KW | 5KW | 8KW 380V/50HZ |
Heating temp. | 0-400 | 0-400 | 0-400 |
Temp. accuracy | ±1 | ±1 | ±1 |
Lifting stroke | 180mm | 180mm | 180mm |
Voltage | 220V/50HZ | 220V/50HZ | |
Dimension | 970*480*1950 | 1170*540*2200 | 1520*620*2470 |
Packing size |
1350*350*400 1280*570*660 |
1370*700*680 700*680*740 |
1450*390*440 1150*840*660 790*730*790 |
Packing weight | 100 | 123 | 170 |
Configuration list | |||
Speed mode |
Frequency Control speed |
Frequency Control speed |
Frequency Control speed |
Speed Display | digital | digital | digital |
Temp. display |
K type sensor digital display |
K type sensor digital display |
K type sensor digital display |
Temp. control | intelligent temp. control | intelligent temp. control | intelligent temp. control |
Sealing method | PTFE | PTFE | PTFE |
Condenser |
Vertical efficiency three reflux condenser Main:120*640mm Deputy:135*470mm |
Vertical efficiency three reflux condenser Main:130*680mm Deputy:160*530mm |
Vertical efficiency three reflux condenser Main:160*840mm Deputy:160*530mm |
Continuous collection | non-return valve control | non-return valve control | non-return valve control |
Lifting mode | Manual lifting | Manual lifting | Manual lifting |
Temp. measurement methods | 19# | 19# | 19# |
Continuous feed |
34# Standard mouth feed valve |
34# Standard mouth feed valve |
40# Standard mouth feed valve |
Discharge mode |
PTFE Discharge valve flange mouth:Φ50mm |
PTFE Discharge valve flange mouth:Φ60mm |
PTFE Discharge valve flange mouth:Φ60mm |
Vacuum Display | Vacuum gauge | Vacuum gauge | Vacuum gauge |
Option | |||
Lifting mode | Automatic electric lifting | ||
Collection device | Double collect bottle | ||
Explosion-proof | Explosion-proof motor&Explosion-proof inverter EX120W | ||
Frame portion | Spray PTFE | ||
Bath pot Material | Full 304SUS |
50L 100L
Model | NBRE-5003 | NBRE-100L |
Glass meterial | GG-17 | GG-17 |
Holder material | Stainless steel | Stainless steel |
Pot shell Material |
Spray anti-corrosion 710*620*700mm |
Spray anti-corrosion 820*820mm |
Pot bravery |
Stainless steel 550*320mm |
Stainless steel 795*330mm |
Plate size | 804*574mm | 1600*830mm |
Evaporator flask |
50L flange mouth:Φ125mm |
100L flange mouth:Φ180mm |
Collect flask |
20L flange mouth:Φ60mm |
50L ball mouth:Φ40mm |
Vacuum degree | 0.098Mpa | 0.098Mpa |
Rotary speed | 0-110RPM | 0-110RPM |
Rotary power | 180W 220V/50HZ | 400W 220V/50HZ |
Heating power | 8KW 380V/50HZ | 12KW 380V/50HZ |
Heating temp. | 0-400 | 0-400 |
Temp. accuracy | ±1 | ±1 |
Lifting stroke | 180mm | 180mm |
Voltage | ||
Dimension | 1520*620*2470 | 1700*850*2600 |
Packing size |
1450*390*440mm 1150*840*660mm 790*730*790mm | |
Packing weight | 170kg | 400 |
Speed mode |
Frequency Control speed |
Frequency Control speed |
Speed Display | digital | LCD |
Temp. display |
K type sensor digital display |
K type sensor digital display |
Temp. control | intelligent temp. control | intelligent temp. control |
Sealing method | PTFE | PTFE |
Condenser |
Vertical efficiency three reflux condenser Main:160*840mm Deputy:160*530mm |
Vertical efficiency three reflux condenser Main:230*950mm Deputy:230*530mm |
Continuous collection | non-return valve control | non-return valve control |
Lifting mode | Manual lifting | Automatic lifting |
Temp. measurement methods | 19# | |
Continuous feed |
40# Standard mouth feed valve |
29# Standard mouth feed valve |
Discharge mode |
PTFE Discharge valve flange mouth:Φ60mm |
PTFE Discharge valve flange mouth:Φ60mm |
Vacuum Display | Vacuum gauge | Vacuum gauge |

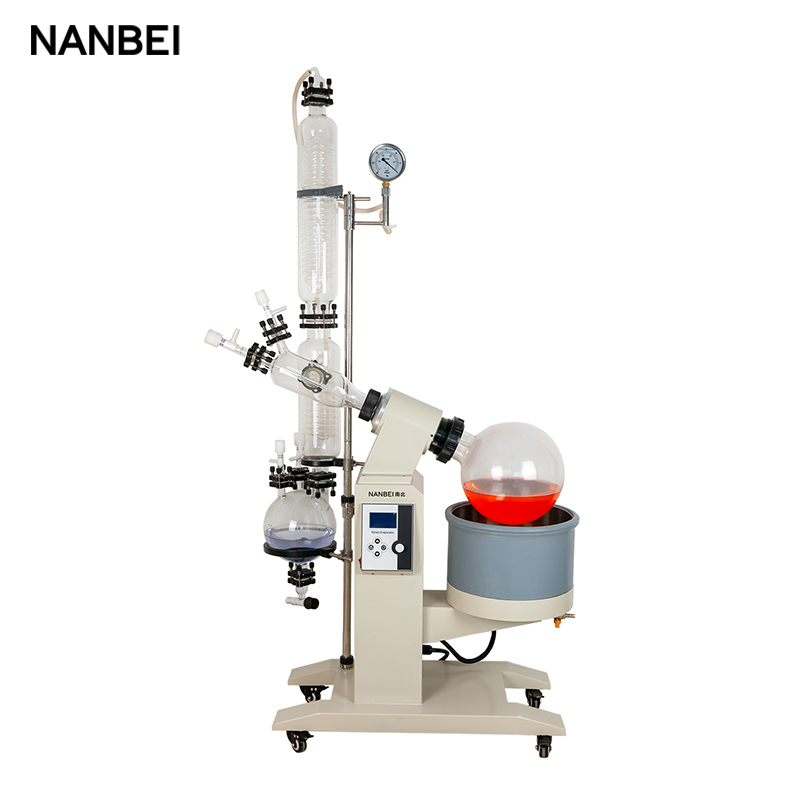

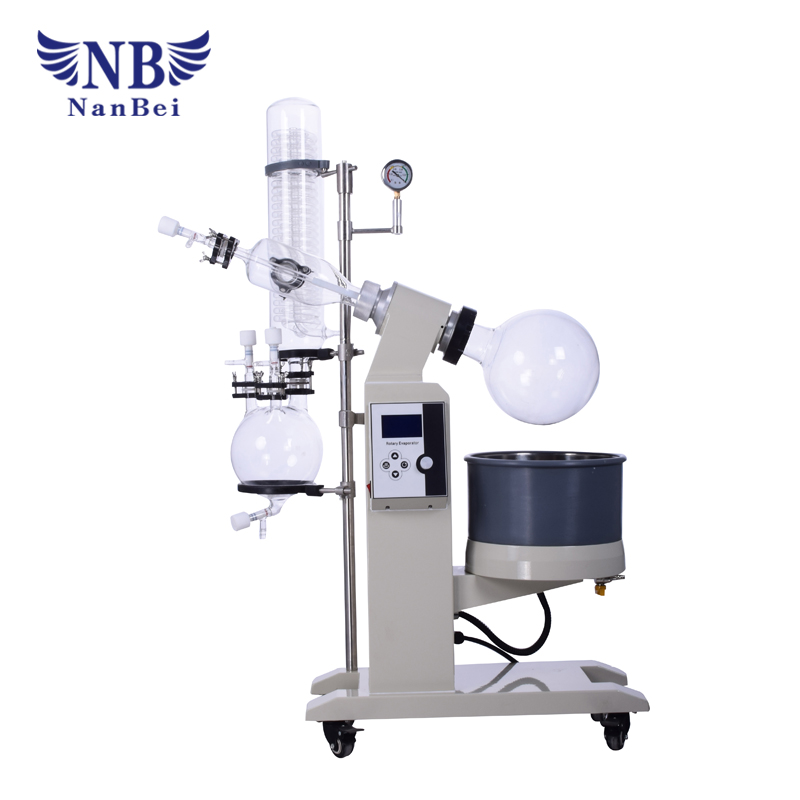

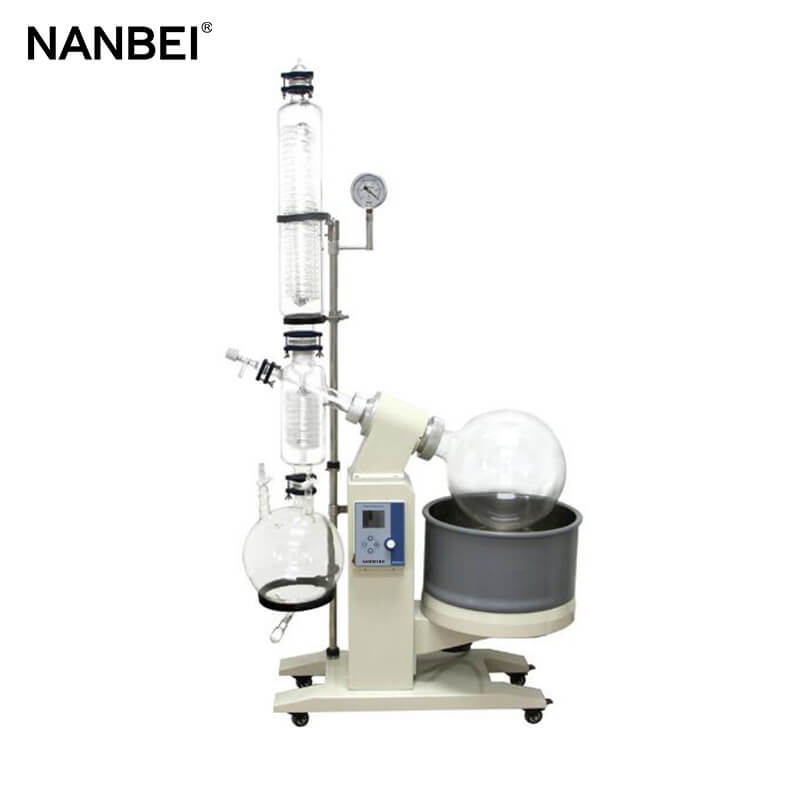

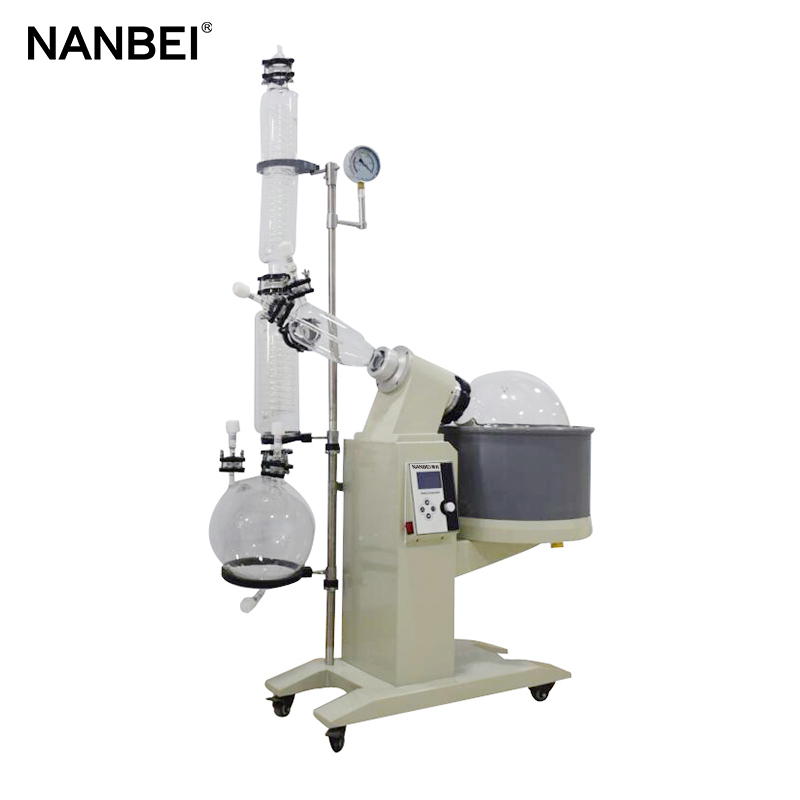

NEW 10L 20L 30L
Краткое введение :
Вращающийся испаритель использует бесступенчатую скорость, чтобы обеспечить постоянное вращение вращающейся стеклянной бутылки, материал в стенке бутылки, чтобы сформировать большую площадь однородной пленки, а затем с помощью интеллектуальной водяной бани с постоянной температурой равномерно нагреть вращающуюся бутылку, высокоскоростное испарение в вакууме В этом случае после эффективного охлаждения стеклянного конденсатора пары растворителя будут возвращаться в емкость для сбора.
Особенности роторного испарителя:
• Основной кронштейн изготовлен из нержавеющей стали и алюминиевого сплава с разумной структурой и материалами.
• Все стеклянные компоненты из боросиликатного стекла (GG-17), высокой температуры, антикоррозийные.
• В системе уплотнения используются импортные фторкаучук и тефлоновое двустороннее комбинированное уплотнение, с длительным сроком службы, устойчивым к коррозии, для поддержания высокой степени вакуума.
• Вакуумметры показывают вакуум в реальном времени на масляной основе с антивибрационными характеристиками.
• Вертикальный трехслойный змеевиковый конденсатор, основной охладитель + двойной охладитель, обеспечивающий высокую степень извлечения.
• Непрерывная подача для удобства клиента, клапанный тип подачи, клапан, патрубок из PTFE.
• Собирающие бутылки оснащены капающими материалами, облегчающими сбор и слив испаренных экстрактов.
• Проверьте управление клапаном, непрерывную разгрузку, машину в рабочем состоянии, вакуумный выключатель.
• Все клапаны используют новейший встроенный клапан с маховичком, уплотнение хорошее, операция более простая и удобная.
Микропроцессорное управление выключателем питания.
• Полноэкранный ЖК-дисплей, двойной цифровой дисплей температуры, скорости, интеллектуальное управление термостатом ванны, датчик типа PT100, быстрая и точная передача температуры.
• Бесщеточный двигатель постоянного тока, стабильное вращение, отсутствие искры, замедление силой.

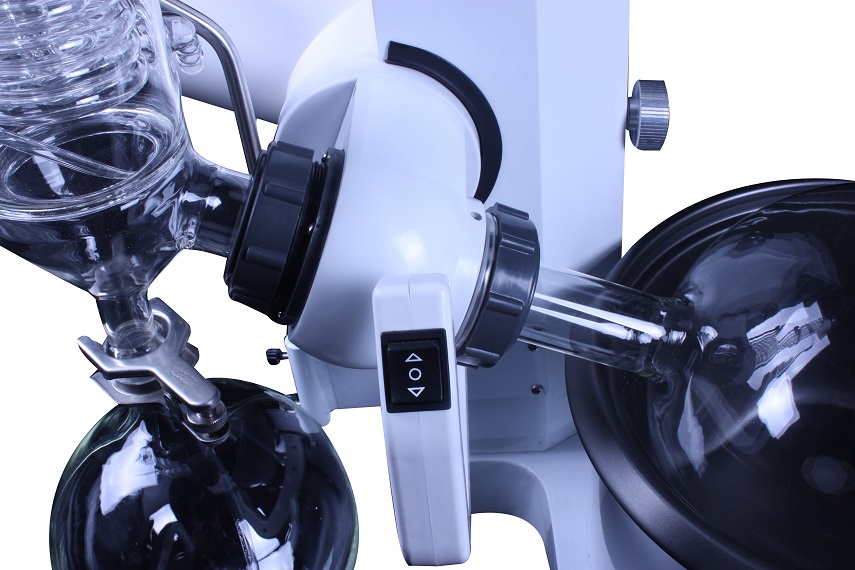

• Электрический подъемник для ванны, подъемная часть замедления с помощью силового двигателя, более стабильный процесс подъема.

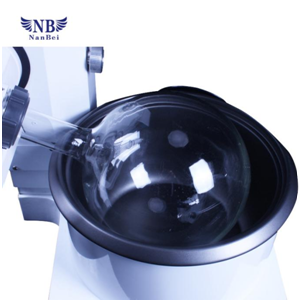

• Горшок изготовлен из высококачественной нержавеющей стали 304, устойчив к коррозии и долговечен. Внешний слой горшка покрыт силиконовым слоем, что делает его безопасным для использования при высокой температуре.
• Функция защиты от перегрева, когда фактическая температура превышает установленную температуру 5 ℃, машина автоматически отключает отопление.
• Функция Anti-Dry, нагревательный бак ниже, чем нагревательная труба, машина автоматически отключается.
• Если во время работы устройства произошел внезапный сбой питания, он автоматически прекратит нагрев при повторном включении питания.
10L
Power supply | 220V/50HZ (various power supply and plug can be customized) |
Rotating motor power | 60W |
Lifting motor power | 40W |
Heating power | 4.5KW |
Vacuum degree | 0.098Mpa |
Rotating flask capacity | 10000ml Φ280mm/Φ95mm flange mouth |
Collecting flask capacity | 5000ml Φ230mm/Φ50mm flange mouth |
Rotating speed | 0-120rpm/min |
Temperature controlling range | 0-400℃ |
Temperature controlling accuracy | ±1℃ |
Glass temperature range | -80-250℃ |
Lifting stroke | 0-180(mm) |
Condenser size | MainΦ130×640H(mm) DeputyΦ130×410H(mm) |
Feed valve | Φ35 flange mouth |
Release valve | Φ35 flange mouth*2pcs |
Discharge valve | ¢10mmglass and lean discharge port |
Bath size/volume | Φ350×220H(mm) about21L |
Dimension | 1100*400*1900(mm) |
Packing size | 1070L×520W×1210H(mm) about0.67m3 |
Gross weight | 95KG |
20L
Электропитание 220 В / 50 Гц (можно настроить различные источники питания и вилки)
Мощность вращающегося двигателя 60 Вт
Мощность подъемного мотора 40 Вт
Мощность нагрева 5 кВт
Степень вакуума 0.098Mpa
Вращающаяся колба емкостью 20000мл Φ355мм / Φ95мм с фланцем
Сборная колба вместимостью 10000мл Φ280мм / Φ60мм с фланцем
Скорость вращения 0-120 об / мин
Диапазон регулирования температуры 0-400 ℃
Точность контроля температуры ± 1 ℃
Диапазон температур стекла -80-250 ℃
Ход подъема 0-180 (мм)
Размер конденсатора MainΦ130 × 680H (мм) Заместитель Φ130 × 410H (мм)
Подающий клапан Φ35, фланцевая горловина
Выпускной клапан Φ35 фланцевая горловина * 2шт
Выпускной клапан ¢ 10 мм стекло и тощий выпускной порт
Размер / объем ванны Φ450 × 250Н (мм) около39л
Размер 1200 * 500 * 2000 (мм)
Размер упаковки 1070L × 520W × 1210H (мм) около 0,67 м3
Вес брутто 102 кг
50L
Электропитание 380В / 50Гц (можно настроить различные источники питания и вилки)
Мощность вращающегося двигателя 100 Вт
Подъемный двигатель мощностью 60 Вт
Мощность обогрева 8KW
Степень вакуума 0.098Mpa
Вращающаяся колба емкостью 50000 мл Φ470мм / Φ125мм с фланцем
Сборная колба емкостью 20000мл Φ355мм / Φ60мм с фланцем
Скорость вращения 0-120 об / мин
Диапазон регулирования температуры 0-400 ℃
Точность контроля температуры ± 1 ℃
Диапазон температур стекла -80-250 ℃
Ход подъема 0-180 (мм)
Размер конденсатора MainΦ160 × 840H (мм) ЗаместительΦ160 × 480H (мм)
Подающий клапан Φ35, фланцевая горловина
Выпускной клапан Φ35 фланцевая горловина * 2шт
Выпускной клапан ¢ 15 мм стекло и тощий выпускной порт
Размер / объем ванны Φ550 × 320Н (мм) около76л
Размер 1400 * 600 * 2250 (мм)
Размер упаковки 1270L × 620W × 1440H (мм) около 1,133 м3
Вес брутто 118 кг
